Type6 载板 GEC-CT6G
产品简介

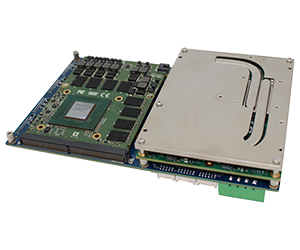

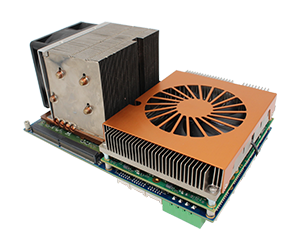

COM Express type6 CPU模块+MXM GPU模块

产品特点

COM Express type6 载板

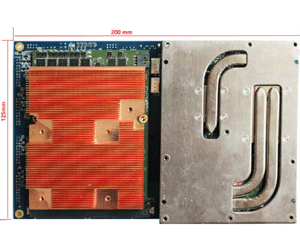

尺寸 200 x 125 mm

详细规格

COM Express 标准

COM Express® Type 6  Basic



Gigabit Ethernet

2 x I210 10/100/1000 Ethernet Ports

USB 3.0

4 x USB 3.0 Ports

USB 2.0

2 x USB 2.0 Ports

RS-232

2 x RS232 9pin,2xRS232 3pin

RS-485/422

2 x RS422/485

GPIO

4 x DI &4 x DO

DP/ HDMI/DVI

4 x DisplayPort/ HDMI/DVI(Max)

VGA

1 x VGA

LVDS

1 x 18-24-bit LVDS, 4pin back power

HD Audio

1 x Audio(Mic In&Line Out)

SATA

1 x Sata 3.0 &Sata power

M.2

1 x M.2 Key B

miniPCIe

2 x Full size Mini card for Auto detect  PCIe&mSATA and USB interfac

3G/4G/5G

1x micro Sim Card (from mini PCIe1)

Power Control&LED

Reference manual

Extended I/O

80pin,include 4xPCIe、SMbus、IIC、12V、5V Standby、3V3、LPC、S3#、CB_reset#、PCIe  wake

Input Power

Wide Range DC in+12~+36V

Dimensions

200mm x125mm

Operating  Temperature

°C ~+60 °C  Industrial:-40 °C ~+  85 °C
  5 ~ 95%, non-condensing

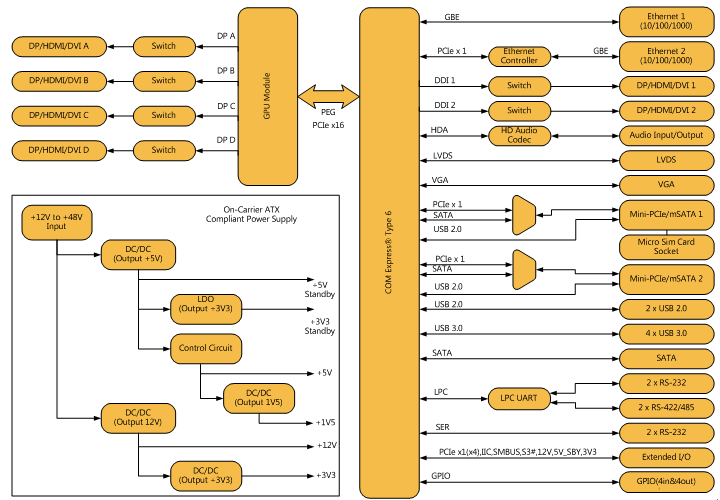

功能框图



订货信息

Part Number

CPU

GPU

CT622G80

i7-6822EQ  32GB DDR4

 GTX 1080

CT622G50

i7-6822EQ  32GB DDR4

 GTX 1050 TI

CT620G80

i7-6820EQ  32GB DDR4

 GTX 1080

CT620G50

i7-6820EQ  32GB DDR4

 GTX 1050 TI

CT615G80

E3-1515M V5   32GB DDR4

 GTX 1080

CT615G50

E3-1515M V5   32GB DDR4

 GTX 1050 TI

CT605G80

E3-1505L   V5   32GB DDR4

 GTX 1080

CT605G50

E3-1505L   V5   32GB DDR4

 GTX 1050 TI

CT676G80

E-2176M    32GB DDR4

 GTX 1080

CT676G50

E-2176M    32GB DDR4

 GTX 1050 TI

CT650G80

i7-8850H   32GB DDR4

 GTX 1080

CT650G50

i7-8850H   32GB DDR4

 GTX 1050 TI

GC6xx01

Cable kit for CT6G,1xDP cable、1xHDMI cable、2xUSB3.0 cable、1xUSB2.0 Cable、1xRS232 Cable、1xRS485/RS422 Cable、2xLan Cable、Sata&Sata Power Cable,Power Contronl Cable

GC6xx02

LVDS Cable,Bklt Power,

接受功能定制,更多详情请电话咨询。
